Schéma d’installation pour une climatisation gainable efficace et discrète
La climatisation gainable séduit par son intégration invisible : les unités et le réseau de gaines sont dissimulés dans les combles, faux plafonds ou locaux techniques. Au quotidien, seules les bouches de soufflage et de reprise sont apparentes, épousant la décoration intérieure et libérant les murs de panneaux inesthétiques.
Dans une maison récente à Issy-les-Moulineaux, Madame Lopez a opté pour cette solution lors de la rénovation de son appartement de 120 m². Grâce à une étude préalable complète, l’équipe a dimensionné la puissance en tenant compte de l’isolation renforcée (matériaux RT 2020) et de l’orientation des pièces. Cette démarche a permis une distribution homogène de l’air et une consommation réduite.

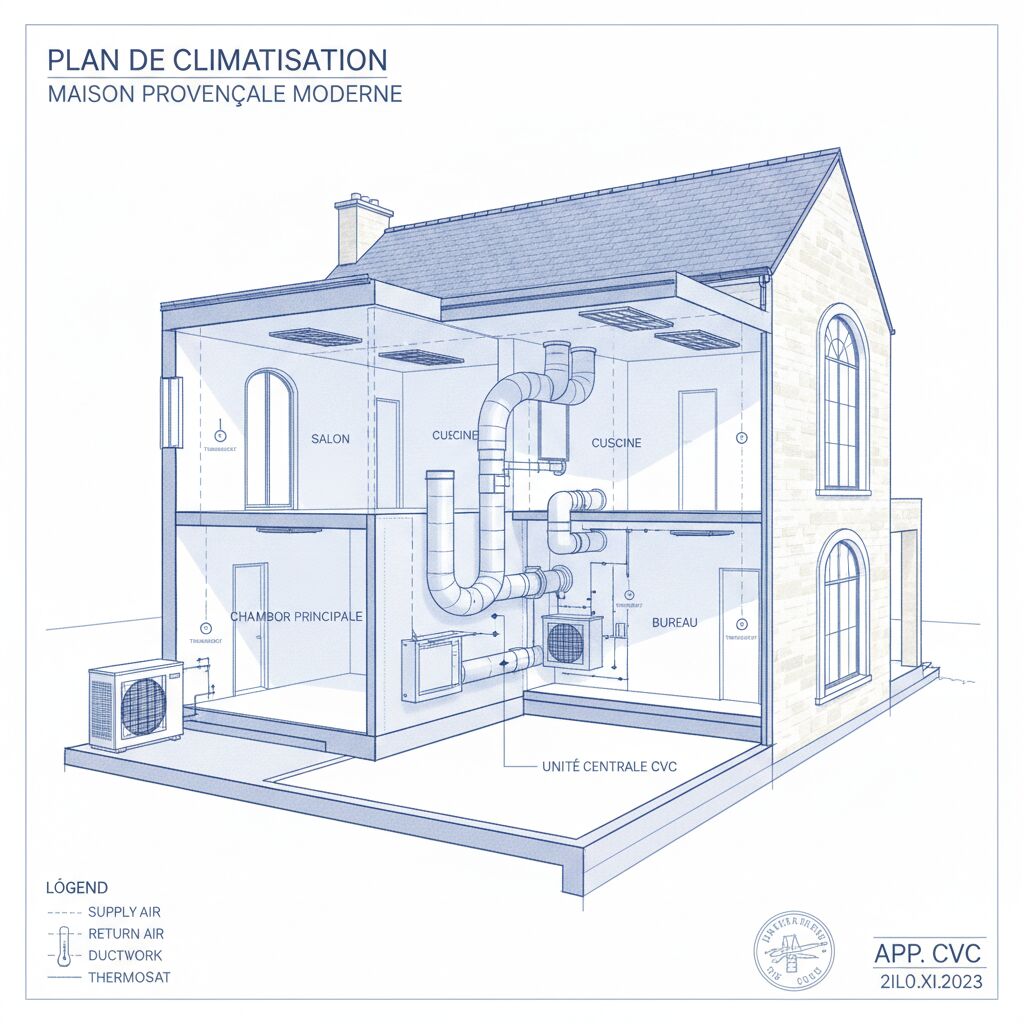

L’architecture modulaire typique comprend :
Unité extérieure pour la production de froid/chaud via un compresseur et le fluide frigorigène.
Unité intérieure placée dans le plafond ou les combles, servant d’échangeur thermique.
Réseau de gaines isolées pour transporter l’air, raccordées à plusieurs bouches de soufflage et de reprise.
Thermostats et registres motorisés pilotant la température de chaque zone.
Le schéma d’installation doit impérativement intégrer des points de coupe pour l’entretien des filtres, l’accès aux vannes et une évacuation des condensats, limitant ainsi les risques d’humidité ou de fuite.
Dimensionnement des gaines et puissance adaptée selon la surface et l’isolation
Le dimensionnement du système commence par l’analyse de la superficie à climatiser et du niveau d’isolation thermique du bâtiment. On estime généralement qu’il faut entre 80 et 130 W par m² selon la performance de l’enveloppe. Ainsi, pour un pavillon ancien de 90 m² moyennement isolé, la puissance recommandée sera autour de 10 kW, tandis qu’un appartement récent bien isolé requerra à peine 7 kW pour la même surface.
Le choix des diamètres de gaines repose sur la vitesse de l’air (inférieure à 5 m/s pour réduire les bruits), mais aussi sur la longueur totale du réseau de gaines et le nombre de dérivations. Les modèles souples conviennent pour les courtes distances et les passages sinueux, mais les gaines rigides offrent une meilleure étanchéité et limitent les pertes de charge sur de longues portées – un point crucial pour garantir l’efficacité énergétique.
Surface à climatiser | Puissance nécessaire (isolation standard) | Type de gaines préconisé |
|---|---|---|
50 m² | ~4 à 6 kW | Souples, isolation standard |
90 m² | ~7 à 10 kW | Mixtes, isolation renforcée |
150 m² | ~12 à 18 kW | Rigides, haute isolation |
Un calcul précis du dimensionnement assure une répartition uniforme de la température et évite la surconsommation. Les bouches de soufflage doivent être placées à distance suffisante des parois pour prévenir tout risque de condensation ou de courant d’air.
Intégration dans l’habitat : faux plafonds, combles et contraintes architecturales

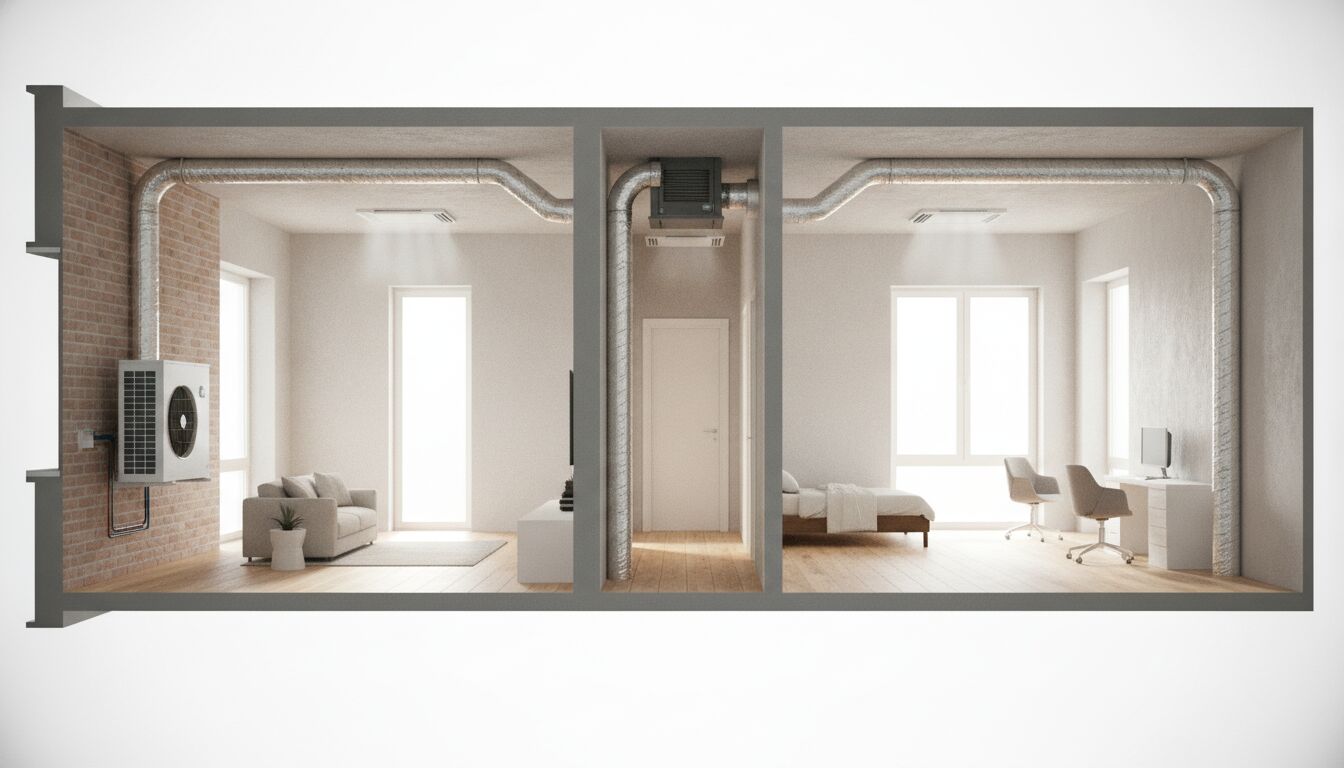

L’un des atouts majeurs de la climatisation gainable est sa discrétion. En île-de-France comme à Bordeaux, de nombreux chantiers témoignent d’une intégration parfaite dans des habitats aussi variés que des appartements Haussmanniens (sous plancher surélevé) ou des maisons modernes (combles accessibles).
L’installation impose toutefois de relever certaines contraintes : hauteur sous plafond suffisante (minimum 25 à 30 cm) pour intégrer l’unité intérieure et garantir l’accès aux gaines lors de l’entretien, passage du réseau de gaines autour de poutres ou de structures porteuses, respect de l’insonorisation, et positionnement stratégique des bouches pour éviter les zones de surpression ou de dépression.
Dans un immeuble des années 60, la société Duclos a ainsi favorisé la création d’un faux plafond sur 40% de la surface afin de ne pas perdre en volume habitable tout en ménageant un accès technique invisible au quotidien. Ce type de compromis architectural est aujourd’hui courant sur les réalisations premium.
Régulation et gestion zonée dans les systèmes de climatisation gainable
La régulation pièce par pièce est un levier essentiel pour optimiser le confort thermique et la maîtrise de la consommation énergétique. La technologie moderne permet désormais une gestion ultra-fine, adaptée aux rythmes de vie et à l’évolution de l’occupation du logement.
Thermostats et registres motorisés pour une gestion pièce par pièce
Chaque zone ou pièce équipée d’une bouche peut recevoir un thermostat programmable associé à un registre motorisé. Ce dispositif module automatiquement le débit d’air selon la température de consigne définie par l’occupant. Ainsi, le salon peut rester à 22°C tandis que la chambre voisine, inoccupée en journée, maintient une température éco de 18°C.
Chez la famille Martin, la programmation hebdomadaire a permis de réduire les dépenses d’électricité de 28 % sur la saison estivale. L’installation contrôlée via une interface murale centralise le suivi des consignes par zone, sans surchauffe ni gaspillage.
Thermostats connectés adaptant la puissance selon l’occupation réelle.
Distribution dynamique de l’air évitant stratification et déséquilibres thermiques.
Le positionnement précis des thermostats à l’abri des sources de chaleur (fenêtres, appareils) conditionne la fiabilité de la mesure et la pertinence de la régulation.
Technologies de pilotage intelligent et gestion connectée pour optimiser la consommation énergétique
En 2026, la climatisation gainable tire parti des outils domotiques et des assistants connectés : applications mobiles, scénarios programmés, détection de l’ouverture des fenêtres, adaptation automatique aux conditions météorologiques, gestion du chauffage intersaison, etc. La maison de M. Giroux à Nantes, équipée d’un module connecté, ajuste les débits en temps réel selon la présence détectée ou les prévisions météo.
Technologie | Fonction | Bénéfices |
|---|---|---|
Contrôle via smartphone | Pilotage à distance | Confort, économie, gestion multi-zones |
Détection de présence | Ajustement automatique | Optimisation énergétique, absence de gaspillage |
Sondes d’humidité / CO2 | Qualité de l’air et ventilation | Santé, hygiène, bien-être |
La gestion connectée permet ainsi de conjuguer autonomie, adaptabilité et réactivité, tout en optimisant l’efficacité énergétique du logement.
Étapes détaillées du montage et du raccordement selon un schéma d’installation précis
Toute installation de climatisation gainable doit suivre une trame rigoureuse, depuis l’étude du bâti jusqu’à la vérification finale des débits d’air. Un chantier mal planifié expose à des désordres : pertes de flux, surconsommation, nuisances sonores ou défaut d’étanchéité.
Planification : choix des emplacements des unités et réseau de gaines isolées
L’étape de planification commence par la détection des contraintes structurelles et la sélection des emplacements les moins exposés (en toiture, local technique, cellier…). Il s’agit aussi de planifier des accès pour l’entretien et le remplacement des filtres sur l’unité intérieure et de définir précisément le tracé du réseau de gaines pour préserver les volumes habitables.
Le choix se porte sur un système modulaire, permettant de fractionner les réseaux selon les zones à traiter (jour/nuit, étage, annexes). Les gaines isolées sont privilégiées pour limiter les échanges thermiques parasites et garantir l’étanchéité tout au long du parcours.
Repérage des passages techniques et ajout éventuel d’un faux plafond pour masquer l’installation.
Calcul des longueurs de gaine pour éviter les piquages excessifs qui nuisent à la pression et à la diffusion homogène de l’air.
L’empreinte visuelle est ainsi minimisée, sans sacrifier la performance thermique.
Fixation, pose des gaines et bouches : bonnes pratiques pour éviter vibrations et bruits
La pose exige une fixation sur suspentes antivibratiles ou supports en mousse pour absorber toute propagation de bruit le long du réseau. Les experts recommandent d’espacer chaque attache d’une gaine souple tous les 1,50 m, et tous les 2,50 m pour une gaine rigide.
Le raccordement des bouches de soufflage et de reprise requiert une étanchéité parfaite pour éviter les pertes d’air. Chaque joint doit être doublé d’un ruban aluminium et vérifié d’étanchéité à l’aide d’un test fumigène.
En finition, les bouches de soufflage sont orientées pour assurer une diffusion douce et éviter toute gêne (courant d’air, bruit de flux). Une attention particulière est portée sur l’évacuation des condensats qui, mal réalisée, peut entraîner moisissures ou infiltrations dans les plafonds.
Normes, réglementations et exigences légales pour la climatisation gainable
La réglementation française et européenne fixe un cadre strict pour garantir la sécurité, la performance énergétique et l’impact environnemental des installations de climatisation gainable.
Sécurité, étanchéité et gestion des fluides frigorigènes
Les installations doivent respecter la norme NF EN 378 relative à la sécurité des systèmes frigorifiques et la manipulation des fluides frigorigènes. Seul un professionnel qualifié (certificat attestation de capacité) est habilité à manipuler les circuits, à assurer la charge/vidange du fluide frigorigène et à garantir la traçabilité de l’intervention.
L’étanchéité du réseau et des unités est vérifiée à chaque intervention afin de prévenir toute fuite, tout en assurant la conformité avec l’arrêté du 29 février 2016 sur la déclaration et la tenue du registre des équipements contenant des gaz à effet de serre.
La gestion des condensats (norme DTU 68.3) impose également un raccordement sécurisé et l’installation d’une pompe de relevage dans les zones dépourvues d’évacuation gravitaire.
Performance énergétique et contrôle des nuisances sonores
Un système gainable performant doit obligatoirement présenter un rendement saisonnier (SCOP/SEER) supérieur à la réglementation en vigueur, afin de bénéficier d’aides éventuelles à la rénovation énergétique. L’isolation du réseau de gaines joue un rôle fondamental : en 2026, il est impératif que la déperdition thermique n’excède pas 1,5°C entre l’unité intérieure et les bouches de soufflage.
Le niveau sonore est strictement encadré par la norme environnementale (NF S31-010), limitant l’émergence sonore à 5dB(A) dans les chambres et les séjours. Lors des contrôles d’après-travaux de l’installation, il est courant de recourir à des mesures in situ pour s’assurer de la conformité.
Cette vigilance sur les performances et le respect légal assure à long terme une installation fiable, économique et confortable pour tous ses occupants.
Quels sont les principaux avantages d’une climatisation gainable ?
Elle offre une intégration totalement discrète, une diffusion homogène de l’air, une régulation pièce par pièce et permet de valoriser l’esthétique intérieure. La performance énergétique est optimisée lorsque le dimensionnement et l’isolation sont rigoureusement respectés.
À quelle fréquence doit-on effectuer l’entretien ?
Un contrôle annuel est recommandé pour vérifier la charge de fluide frigorigène, l’état des filtres et l’étanchéité du réseau. Les filtres à air doivent être nettoyés tous les trois mois pour éviter obstructions et baisses de performance.
Peut-on installer un système gainable en rénovation ?
Oui, à condition de disposer d’un espace technique suffisant dans les combles ou les faux plafonds. L’installation nécessite souvent des travaux d’adaptation, mais reste compatible avec la majorité des configurations, y compris les habitations anciennes.
Quels sont les coûts typiques d’une installation gainable ?
Pour un logement de 80 à 120 m², l’investissement se situe en moyenne entre 8 500 et 15 000 €, hors options de domotique ou solutions premium. Les coûts varient selon la complexité du bâtiment et la qualité de l’isolation.
Une climatisation gainable permet-elle de chauffer en hiver ?
La plupart des systèmes modernes sont réversibles, assurant aussi le chauffage grâce au principe de la pompe à chaleur. Les recommandations de dimensionnement intègrent ces besoins pour garantir un confort toute l’année.
